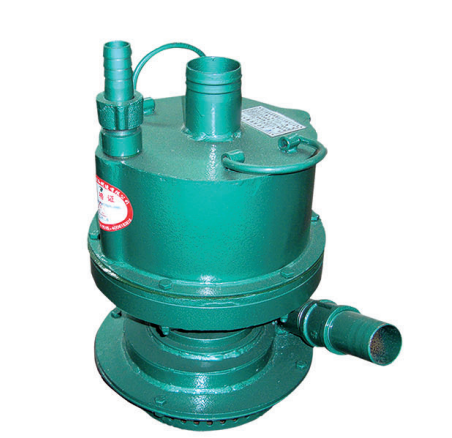

FQW(原BQF)型矿用风动潜水泵


FQW型(原FWQB型)矿用风动潜水泵
★产品说明:

  FQW型矿用风动潜水泵(原BQF、FWQB型)是我公司自行研制开发的一种新产品,本产品采用转子与泵体同轴联结的机械产品,采用立式机构、下泵式。执行标准:Q/JNAT001-2010。煤矿用风动潜水泵结构紧凑,移动、装拆、维修方便。泵体涡道采用高效节能水力模型,叶轮特殊设计。该水泵具有排污水能力强,流量大,扬程高等优点。FQW型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业,可广泛用于煤矿井下任何作业面,输送含有煤粉,泥沙颗粒的地下水,使用安全、可靠,并有效地改善现场空气质量。
★FQW型特点:
  FQW型(原BQF型)矿用风动潜水泵,以压缩空气为动力,采用离心泵结构形式。具有体积小,重量轻,结构简单,安装维修方便,在含有瓦斯与煤尘的矿井中使用安全可靠,是一种先进的风动排水设备。
★产品使用环境条件:
  a) 周围空气中含有瓦斯和煤尘;
  b)气压为(0.4-0.7)MPa;
  c)水的pH值在4~10的范围内;
  d)水中含固体杂质的体积比超过2% ;
  e)水的密度不超过1.1*103kg/m3
  f)工作环境温度(5~40)℃
★产品结构与工作原理:
  矿用风动潜水泵主要是泵体,气马达和过流等三部分组成。
  1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使高压气、水分别进入上、下两只密封圈内壁,使其内涨,增强密封效果。
  2、气马达部分:由转子,涡轮,上下气缸,轴承等组成。以压缩空气为动力,冲击涡轮推动转子高速运转作功。
  3、过流部分:由水轮,泵盖吸口,泵座等组成。水轮装在壳体下腔转子轴上,压缩空气从进气口送入,转子运转带动水轮,水轮里的水在离心力的作用下,压入壳体出水涡道,顺出水管排出。
★特点:
  FQW/W型(原FWQB型)矿用风动潜水泵土突破了以往旧的设计思想,采用风动涡轮传动,压缩空气为动力的新型潜水泵,克服了老式风泵噪音大、耗风量大、效率低的特点。广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室的排水施工,其特点:
  1、 噪音小,保持在40分贝以内;
  2、耗风量小,效率高;
  3、体积小。重量轻,机构紧凑,便于移动;
  4、使用寿命长,易损件少,便于维修。
★型号说明:
  FQ ① ②-③/④ ⑤
  FQ: FQ:矿用风动潜水泵
  ①: 输送介质代号:w污水(清水不注)
  ②: 额定流量m³/h
  ③: 额定扬程(m)
  ④: 型式代号:W:涡流式(叶片式不注)
  ⑤: 水轮型式特征代号:K:开式(闭式不注)
  型号示例:FQW20-40/W FQW为代表输送介质为污水的矿用风动潜水泵;额定流量是20立方米每小时,额定扬程这40米,泵型式为涡轮为闭式(水轮)。本产品属于风动工具,定名为矿用风动潜水泵。

水泵型号

额定流量
(m³/h )

额定杨程
(m )

工作气压
(MPa)

耗气量
(m³/min)

质量
(kg)

外形尺寸
(mm)

FQW20-25/W

20

25

0.5

4.5~5

30

347×274×462

FQW70-30/W

70

30

0.5

4.5~5

32

347×274×462

FQW20-40/W

20

40

0.5

4.5~5

34

329×274×495

FQW40-20/W

40

20

0.5

4.5~5

31

347×274×462

FQW25-50/W

25

50

0.5

4.5~5

35

329×274×495

FQW30-18/W

30

18

0.5

4.5~5

35

329×274×495

FQW50-25/W

50

25

0.5

4.5~5

32

347×274×462

FQW48-12/W

48

12

0.5

4.5~5

31

347×274×462



水泵型号

额定流量
(m³/h )

额定杨程
(m )

工作气压
(MPa)

耗气量
(m³/min)

质量
(kg)

外形尺寸
(mm)

FQW15-16

15

16

0.5

3.5~4.5

18

302×233×347

FQW10-19

10

19

0.5

3.5~4.5

17

302×233×347

FQW 8-20

8

20

0.5

3.5~4.5

17

302×233×347

FQW25-10

25

10

0.5

3.5~4.5

18

302×233×347
